2017年推出的FAST 1.0規范主要支持OpenFlow交換，2018年推出的FAST 2.0規范在優化流水線管理配置的同時，擴展UDO模塊以支持IEEE 1588透明時鐘計算和網絡測試儀（FAST-ANT）精準的發包控制和輸入分組時間戳標記。2019年FAST將進一步優化FAST 硬件流水線以及FPGA OS的架構，推出3.0規范，以支持時間敏感網絡（TSN）的交換需求。
一、需求背景
時間敏感網絡（TSN）是工業互聯網和關鍵行業領域實現確定性交換的重要手段。在2018年工信部發布的《工業互聯網發展行動計劃（2018-2020）》中，明確提出“在汽車、航空航天、石油化工、機械制造、輕工家電、信息電子等重點行業部署時間敏感網絡交換機和工業互聯網網關等新技術關鍵設備”。
近年來，IEEE 802.1工作組不斷推出新的TSN標準，在802.1Q標準的2018年版本中增加了大量對2014版本的修訂，而針對2018版本的更多TSN相關修訂還在制定過程中。由于ASIC芯片具有至少兩年的研發周期，因此目前成熟的網絡芯片難以符合最新的TSN規范，FPGA在TSN市場內大有可為。
二、FAST 2.0規范的不足
2018年6月推出的FAST 2.0規范增加了用戶定義輸出控制（UDO）模塊規范，支持網絡接口對IEEE1588規范定義的PTP分組（sync/delay_req/delay_resp）透明時鐘的處理，然而FAST 2.0規范還難以全面支持TSN交換設備（TSN網絡接口控制器和TSN交換機），主要表現在：
（1）缺乏FPGA內部多時鐘域的時間同步機制
FASTFPGA內部的UM邏輯和FPGA OS內部的每個網絡接口的收發邏輯處于不同的時鐘域，FAST 2.0沒有提供這些異步時鐘域中時間的同步機制，因此難以精確計算PTP分組從UM發出時刻與該分組從網絡接口發出時刻之間的時間差值，造成時間同步的誤差加大。
（2）FPGA OS和UM之間的反壓機制難以支持分組的確定性轉發
FAST2.0與1.0一樣，UM與FPGA OS之間采用單個優先級的反壓流量控制機制，這就會造成分組在FPGA OS和UM內部的轉發延時不可控，特別是低優先級的分組可能會阻塞時間敏感分組的轉發延時，難以滿足TSN標準中的CQF（cyclic queue forwarding）功能。
（3）缺少1588時間同步的實現模型
FAST2.0支持交換機的透明時鐘操作，但難以支持1588同步中的時鐘master和slave端的操作，缺少UM核心時鐘的調整機制，因此無法支持TSN全網設備時間同步的需求。
三、FAST 3.0的特點
FAST 3.0在全面兼容FAST 2.0硬件UM和UDO設計的基礎上，在以下兩個方面對FAST 2.0進行升級。
（1）FAST UM核心時鐘與外圍I/O時鐘同步方案
由FAST UM維護核心時間計數器，在UM接口規范中增加全局時間輸出相關信號，支持FPGA OS中外圍接口時鐘域與UM內部的核心時鐘進行同步。
（2）提供IEEE 1588同步master/slave模塊
提供標準的可插入FAST流水線中獨立工作的IEEE 1588時鐘同步模塊，根據配置支持主時鐘工作模式和從時鐘工作模式。
（3）修改FPGA OS實現架構
取消FAST 2.0中UM發送端與UDO之間的FPGA OS邏輯，將UM發送端直接連接不同輸出接口的UDO模塊。取消UDO到UM的流控反壓信號，使得用戶可以完全控制從UM發送分組到接口MAC層輸出的延時，便于支持TSN的輸出調度。
（4）擴展UDO的接口信號
在UDO的接口信號中增加與核心UM中全局時間計數器的同步信號，支持UDO時間與UM時間同步，便于計算分組從UM發送到接口輸出的延時，用于實現PTP協議分組中透明時鐘字段的修正。
四、下一步計劃
2019年1月底：完成FAST 3.0 UM和UDO規范草案的制定；
2019年2月底，面向TSN交換機和智能網卡控制面軟件的開發需求，在提出對現有FAST的UA軟件架構進行進一步修訂的方案；
2019年3月底，基于openbox-S4完成TSN交換的基本功能演示。
歡迎關注并提出寶貴意見。

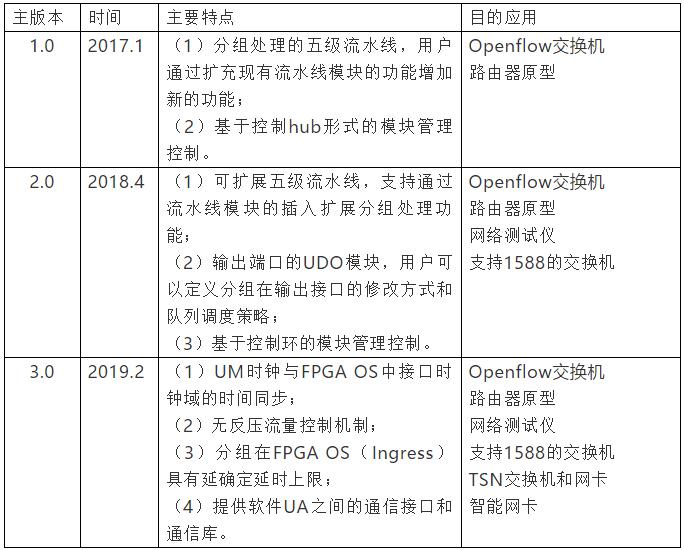

附： FAST規范的比較
